GGD AC распределительный шкаф низкого напряжения
Серия распределительных устройств низкого напряжения
- Детали
-

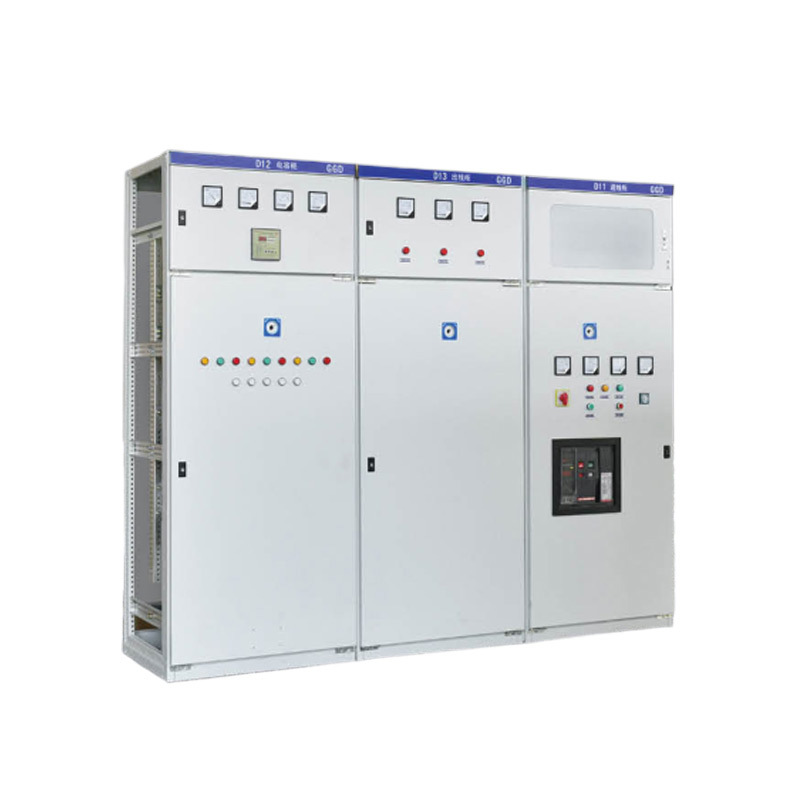

- Название товара: GGD AC распределительный шкаф низкого напряжения
Низковольтный распределительный шкаф GGD AC подходит для электростанций, подстанций, заводов и шахт и других потребителей электроэнергии переменного тока 50 Гц, номинальное рабочее напряжение 380 В, номинальный рабочий ток до 3150 А распределительная система, используемая для силового, осветительного и распределительного оборудования преобразование, распределение и контроль мощности.
Обзор
Низковольтный распределительный шкаф GGD AC подходит для электростанций, подстанций, заводов и шахт и других потребителей электроэнергии переменного тока 50 Гц, номинальное рабочее напряжение 380 В, номинальный рабочий ток до 3150 А распределительная система, используемая для силового, осветительного и распределительного оборудования преобразование, распределение и контроль мощности.
Низковольтный распределительный шкаф GGD AC-это новый тип низковольтного распределительного шкафа, разработанный в соответствии с требованиями начальства Министерства энергетики, большинства потребителей энергии и конструкторских отделов, основанный на принципах безопасности, экономии, рациональности и надежности. Продукт обладает характеристиками высокой отключающей способности, хорошей динамической термической стабильности, гибкой электрической схемы, удобной комбинации, высокой практичности и т. Д. И может использоваться в качестве заменяющего продукта для низковольтного комплектного распределительного устройства.Значение модели
Г Г Д Распределительный шкаф низкого напряжения переменного тока Фиксированная установка и проводка электрических компонентов Силовой шкаф Условия использования
• Температура окружающего воздуха не выше 40 ° C, не ниже-5 ° C, а средняя температура в течение 24 часов не должна быть выше 35 ° C;
• Для внутренней установки высота места использования не должна превышать 2000 м;
• Относительная влажность окружающего воздуха не должна превышать 50% при максимальной температуре + 40 ° С, а более высокая относительная влажность должна допускаться при более низких температурах (например, 90% при + 20 ° С) с учетом влияния конденсации, которая может возникнуть случайно из-за изменения температуры;
• Если у пользователя есть особые требования, он может договориться с производителем о их решении.Основные особенности
• Согласно пользе, она разделена в: приемный шкаф, питаясь шкаф, шкаф компенсации реактивной мощности, шкаф соединения шинопровода, шкаф распределения освещения, етк.
• Тело шкафа собрано с профилем к или профилем 8МФ, и модульные отверстия на стороне профиля, который гибок и удобен для того чтобы собрать.
• План панели двери конструирован используя метод золотого сечения, который общие скоординированы и красивы.
• Верхнюю крышку корпуса шкафа можно снять при необходимости для облегчения сборки и регулировки главного шинопровода.Основные технические параметры
Модель Номинальное напряжение (В) Номинальный ток (А) Номинальный ток выключения при коротком замыкании (кА) Номинальный кратковременный выдерживаемый ток (Is) kA) Номинальный пиковый выдерживаемый ток (кА) GGD1 380 А 1000 15 15 30 GGD1 380 В 600(630) 15 15 30 GGD1 380 С 400 15 15 30 GGD2 380 А 1500(600) 30 30 63 GGD2 380 В 1000 30 30 63 GGD2 380 С 600 30 30 63 GGD3 380 А 3150 50 50 105 GGD3 380 В 2500 50 50 105 GGD3 380 С 2000 50 50 105 Электрические характеристики
Система цепи руки
Главный контур шкафа GGD имеет 129 схем, всего 298 спецификаций (без учета схем и спецификаций, полученных в результате изменения функций вспомогательного контура и управляющего напряжения);
Среди них:
Тип GGD1 имеет 49 схем и 123 спецификации:
Тип GGD2 имеет 53 схемы и 107 спецификаций;
Тип GGD3 имеет 27 схем и 68 спецификаций;
Схема основной цепи выбирается после запроса мнений большинства проектных и пользовательских отделов, и была добавлена схема, требуемая силовой установкой. Номинальный ток до 3150 А, что подходит для выбора распределительных трансформаторов 2000 кВА и ниже. Кроме того,
Ggj1. Шкафы компенсации конденсаторов GGJ2 разработаны для удовлетворения потребностей компенсации реактивной мощности, с 4 схемами основных цепей и в общей сложности 12 спецификациями.Схема вспомогательной цепи
Конструкция вспомогательной цепи делится на две части: схему питания и схему электростанции. В шкафу GGD достаточно места для установки вторичных компонентов. В то же время NLS также разработала специальный трансформатор тока LMZ3D для удовлетворения потребностей электростанций и специальных пользователей в дополнительной релейной защите.Главный шинопровод
Принимая во внимание соотношение цен и возможность замены меди алюминием, можно использовать одну алюминиевую шинку, когда номинальный ток составляет 1500 А или меньше, и двойную медную шинку можно использовать, когда номинальный ток превышает 1500 А. Изготовитель изготавливает прототипы в соответствии с этими правилами и проходит типовое испытание. Конечно, производитель также может заменить алюминиевую шинку медной шиной с такой же токовой грузоподъемностью в соответствии с требованиями пользователя.
Все перекрывающиеся поверхности шин обрабатываются с помощью технологии лужения.Подбор электрических компонентов
Шкаф ГГД главным образом использует более предварительные электрические компоненты которые можно масс-произвести в Китае. В то же время, основываясь на принципах экономии и рациональности, некоторые доступные старые продукты, такие как DZ10D, DZ20 и т. Д., Сохраняются при условии полного учета осуществимости, а устаревшие продукты не выбираются.
Поворотные ножевые переключатели HD13BX и HS13BX-это специальные компоненты, предназначенные для уникальной конструкции шкафов GGD. Они меняют режим работы механизма и сохраняют преимущества старых изделий. Они являются своего рода электрическими компонентами полезной модели.
Если конструкторский отдел выбирает новые электрические детали с лучшей производительностью и более передовой технологией согласно потребностям потребителя, шкаф ГГД имеет хорошую гибкость установки и вообще не причинит затруднения производства и установки должные к обновлению электрических компонентов.
Для дальнейшего улучшения динамической стабильности главной цепи в шкафу GGD используются комбинированные шиномонтажные зажимы типа ZMJ и изоляционные опоры. Зажим шины изготовлен из термопластика, изготовленного из высокопрочного, огнестойкого материала из сплава PPO с высокой прочностью изоляции, хорошими самозатухающие характеристиками и уникальной структурой. Его можно легко объединить в зажим для одной шины или зажим для двойной шины, отрегулировав интервальный блок строительного блока. Изоляционная опора представляет собой простую формованную конструкцию с низкой стоимостью и высокой прочностью, которая устраняет дефект недостаточного расстояния утечки старых продуктов.Структурные особенности
Шкаф низковольтного распределительного шкафа переменного тока типа GGD имеет форму универсального шкафа. Каркас собран путем локальной сварки холодногнутой стали 8MF. Части рамки и особенные поддерживая части поставлены обозначенным заводом по производству стали для обеспечения точности и качества шкафа. Части универсального шкафа спроектированы по модульному принципу и имеют монтажные отверстия на 20 модулей. Высокий универсальный коэффициент позволяет фабрике достичь подготовки производства, что не только сокращает производственный и производственный цикл, но и повышает эффективность работы.
Дизайн шкафа ГГД полно учитывает проблему тепловыделения во время деятельности шкафа. Разное количество слотов тепловыделения на верхнем и нижнем концах шкафа. Когда электрические детали в шкафе хэатед, жара поднимает и дишаргед через верхние слоты, пока холодный воздух непрерывно пополнен в шкаф от более низких слотов, так, что загерметизированный шкаф сформирует естественный вентиляционный канал снизу вверх для того чтобы достигнуть цели тепловыделения.
В соответствии с требованиями современного оформления промышленного изделия, шкаф ГГД принимает метод золотого сечения для того чтобы конструировать форму шкафа и размер разделения каждой из частей, делая весь шкаф красивым и великодушным, с новым взглядом.
Дверца шкафа соединена с рамой с помощью вращающегося шарнира, который легко устанавливается и разбирается. В откидной край двери встроена резиновая полоса в форме горы. Закрывая дверь, прокладка между дверью и рамкой имеет некоторый ход обжатия, который может предотвратить дверь от сразу сталкивать с телом шкафа и улучшить уровень защиты двери.
Дверца аппаратуры с электрическими компонентами соединена с рамкой с множественными стренги мягкой медной проволоки, и части установки в шкафе соединены с рамкой с накатанными винтами. Весь шкаф представляет собой полную заземляющую систему защиты.
Тело шкафа покрашено с краской выпечки полиэстера в форме апельсин, которая имеет сильное прилипание и хорошую текстуру. Весь шкаф штейнов, который избегает влияния слепимостей и создает более удобную визуальную окружающую среду для на-дежурного персонала.
Верхнюю крышку шкафа можно снять при необходимости, что удобно для сборки и регулировки основной шины на месте. 4 угла верхней части шкафа оборудованы с поднимаясь кольцами для подниматься и грузить.
Уровень защиты шкафа ИП30, и потребители могут также выбрать между ИП20 -- ИП40 согласно требованиям окружающей среды пользы.
